一．系統目標

1．1前言

由于目前生產的過程信息記錄采用純手工紙張的記錄方式，現已不能滿足業務發展的需要及大客戶的要求，造成許多不便之處。主要表現為以下幾點。

1) 信息的實時性差

由于需要一個業務的工作結束后才能把數據錄入到一個excel文檔中，因此信息的延遲很大；

2) 信息的準確性差

信息的采集依靠現場工人記錄，容易記錯、遺漏；同時，記錄的信息再次錄入到excel文檔時，也容易出現輸入錯誤、遺漏等問題，造成最后不良信息準確性比較低。

3) 信息采集不方便，工作量大

所有的作業信息需要現場工人用手工記錄，才能通過電腦進行批量錄入到excel文檔里，影響工人的工作，同時記錄信息的錄入工作也較大。這樣大大的降低了工作效率，因此對嘉澤包裝的生產現狀進行了詳細的調研，掌握了大量第一手資料，并根據自身豐富的生產追溯實施經驗和行業經驗，為嘉澤包裝量身制定了生產追溯系統的設計方案。

1．2目標

l 在現在的手工記錄流程基礎上，有針對性的加入條形碼應用，把條碼技術引入不良信息管理，有效解決了的管理難題，使企業更輕松、有效地提高不良產品的管控，，而且為提高企業的生產經營效益提供了重要的保障。

1．3管理改進的重點

l 2．1 原料采購，入庫抽檢

數據采集時加上生產批次，入庫抽檢不合格，將不能進入生產。

二．主數據及基礎數據

2．1基礎資料

主要是錄入系統上線前的基礎資料，有些數據可以先導入，例如：物料主數據，物料單等

2.1.1材料種類

主要是設置材料種類，主要錄入信息有：種類編號Code、種類名稱Name。

2.1.2物料主數據

主要是錄入原材料（只需要主料）和產品貨號，供物料單和生產計劃單選擇使用，錄入信息有：物料編碼Code、物料類別、材料種類、存貨名稱Name、顏色、寬度、定量、長度、厚度、型號、單位

2.1.3機種資料設置

主要是錄入產品資料，供生產使用

2.1.4供應商資料

供應商資料主要錄入信息有：供應商編碼、供應商名稱、聯系人、聯系電話、傳真、材料類別、材料種類、備注

2.1.5生產線別設置

用于生產線別的設置，錄入的資料有：線別編號、名稱

2.1.6不良代碼設置

用于檢驗或維修的不良原因設置，錄入的資料有：不良原因編號、不良原因名稱、備注

例如：0043、安全指標不達標、前后xx米

2.1.7 SMT料占表

用于SMT貼片時，貼片料占位的區域，可通過excel或文本文件導入到系統

2.1.8 采購訂單

用于倉庫收料時可根據采購單收料，采購訂單資料需要通過excel文檔，把數據導入到生產追溯系統

2.1.9手持終端操作用戶資料

操作用戶資料，主要用于PDA手持終端的登錄，錄入的資料有：用戶代號、用戶名稱

例如：0043、李三

2．3編碼規則

2.3.1原材料收料領料條碼編碼規則

標簽大小建議：50MM*35MM

 二維碼數據：M190221000001

1. 條碼：二維碼制Data Matrix，條碼高度是12MM，條碼寬度：12MM，建議用分辨率為300DPI標簽打印機打印

2. 13位數據所代表的含義：（字體arial，字體大小是9，數據位數為13位）

① 里面數據“M”代表是我司ITEM代碼，例如：電阻—M

電容---Q

② 里面數據“190221”代表是入倉的日期（批次）

③ 里面數據“000001”代表是貨品自生的數據號，此數據格式為流水號

(或自定義)，例如000001,000002,000003………流水遞增序列為+1

④ 打印份數：一式一份，貼外包裝。

 2.3.2車間PCB板條碼編碼規則

1) SMT-PCB追溯二維碼：高溫標簽大小是5MM*5MM

1.碼制DATA MATRIX，數據是10位，為1位ITEM代碼+3位年月日+6位流水號組成，打印一式一份，如圖所示：（字體arial，字體大小是10）

2.3.3組裝外殼條碼與包裝條碼編碼規則

2)  組裝車間流轉追溯二維碼：標簽大小是50MM*35MM

碼制DATA MATRIX，數據位是14位，分別為2位車間簡稱+6位年月日+6位流水號組成，打印一式一份，如圖所示：（字體arial，字體大小是10）

2.3.4包裝條碼編碼規則

3) 小包裝車間流轉追溯二維碼：標簽大小是50MM*35MM

碼制DATA MATRIX，數據位是14位，分別為2位車間簡稱+6位年月日+6位流水號組成，打印一式一份，如圖所示：（字體arial，字體大小是10）

4) 大包裝車間流轉追溯二維碼：標簽大小是50MM*35MM

碼制DATA MATRIX，數據位是14位，分別為2位車間簡稱+6位年月日+6位流水號組成，打印一式一份，如圖所示：（字體arial，字體大小是10）

三．業務流程方案

3．1倉庫入庫檢驗流程

3.1.1倉庫入庫檢驗流程

  說明：

1） 供應商送貨過來后，倉庫將進行收料，在PDA上操作時，如果是盤料，需要每盤料上都要打印一張收料標簽，所以需要輸入總收料數量，及每盤料數量，系統將根據每盤料數量自動算出需要打印張數，系統將自動生成條碼，并打印標簽，條碼編碼規則請參閱2.3.1。

2） 如果是插件料，直接輸入總收料數量，不要再輸每盤料數量，打印一張，批次號系統自動生成。

3） 在收料前，需要把MO的采購訂單數據通過EXCEL導入到生產追溯系統里，格式看附件。

4） 在品質抽檢判定結果，原材料條碼有三個狀態：待檢、合格、特批、不合格，合格數量默認是收料數量，如果特批將會以合格數量為準，根據此條碼上的編碼和批次或入庫日期查詢出來，并更新條碼狀態。

5） 需要系統模塊：采購訂單、PDA倉庫收料暫存、PDA原材料品檢、倉庫收料查詢、材料品檢查詢、采購明細

6） 需要硬件：一臺PDA、一臺便捷式打印機（打印標簽）

3.1.2倉庫領料出庫流程

說明：

1） 如果是合并生產訂單領料，可在生產訂單輸入多個單號，可發同一批次的料，系統自動生成領料條碼，并打印標簽，條碼編碼規則請參閱2.3.1

2） 如果是盤料將不用再打印標簽粘貼，直接用收料時的標簽條碼掃描發料。

3） 需要的系統模塊：PDA倉庫發料、倉庫發料查詢

4） 需要硬件，因可能會同時發料，暫定硬件：五臺PDA、五臺便捷式打印機

 3．2 SMT生產流程

3.2.1 SMT生產流程

說明：

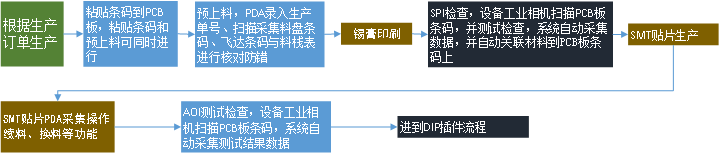

1） 因有的小板空間不夠，正面已經無法粘貼條碼，只能粘到背面，所以，SPI檢測無法識別條碼，只能AOI測試完后，再粘貼條碼，并掃碼，PCB板條碼編碼規則，請參閱2.3.2。

2） 需要系統模塊：PDA-SMT上料管理、PDA-SMT下線管理、SMT維修管理、SMT上料查詢、SMT下料查詢、SMT不良維修報表。

3） 需要硬件：一臺PDA用于SMT上料使用

 3．3插件生產流程

3.3.1 插件生產流程

說明：

1) 繞線生產的半成品要生成條碼轉移到插件線生產，所以也要通過系統生成條碼，并打印標簽粘貼到盒上，用于插件上線掃描。

2) 需要系統模塊：插件上料管理、插件生產掃描管理、爐后檢查、IC燒錄管理、PCBA功能測試、DIP上線查詢、DIP生產掃描查詢、爐后檢查查詢、。

3) 掃描進去的新條碼狀態都是合格的，如果不合格將不能到下個工序

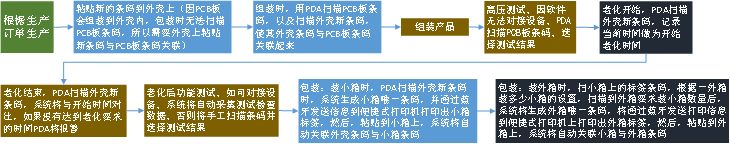

3．4組裝包裝生產流程

3.4.1 組裝包裝流程

說明：

掃描進去的新條碼狀態都是合格的，如果不合格將不能到下個工序。
