條碼管控應用方案
條碼管控應用系統
解
決
方
案
方案撰寫：XXXXX
日 期： XXXX年XX月XX日
目錄
3.2軟件系統應用架構圖 5
1. 概述
1.1項目背景
由于目前生產的不良信息記錄采用純手工紙張的記錄方式，現已不能滿足業務發展的需要及大客戶的要求，造成許多不便之處。主要表現為以下幾點。
1) 信息的實時性差
由于需要一個業務的工作結束后才能把數據錄入到一個excel文檔中，因此信息的延遲很大；
2) 信息的準確性差
信息的采集依靠現場工人記錄，容易記錯、遺漏；同時，記錄的信息再次錄入到excel文檔時，也容易出現輸入錯誤、遺漏等問題，造成最后不良信息準確性比較低。
3) 信息采集不方便，工作量大
所有的作業信息需要現場工人用手工記錄，才能通過電腦進行批量錄入到excel文檔里，影響工人的工作，同時記錄信息的錄入工作也較大。這樣大大的降低了工作效率。
1.2項目目標
在現在的手工記錄流程基礎上，有針對性的加入條形碼應用，把條碼技術引入不良信息管理，有效解決了的管理難題，使企業更輕松、有效地提高不良產品的管控，，而且為提高企業的生產經營效益提供了重要的保障。
1.3假設與依賴
假設軟件系統名稱為：條碼管控應用系統，以下通常書寫為《RF系統》。
此方案為初步方案，未能完全反映用戶的需求，在以后版本中不斷的修正。
2.條碼管控要求
2．1 LABEL打印工程要求：打印條碼重復時提醒及異常補打
系統在生成完條碼打印后，系統自動記錄條碼打印次數，異常補打時在系統里先查詢出補打的條碼，再通過打印條碼。
2．2 修理臺、ATE條碼掃描要求：不良發生時MES LABEL掃描同一號碼不可超過三次修理記錄，如超過三次將報警提示。系統自動識別機種別的客戶代碼、REV、總位數是否正確，不一致時不可操作。
2．3 包裝條碼掃描要求：包裝工程根據系統分配的機種手動錄入線別、卡板號（卡板號重復時可識別），掃描兩個LABEL滿箱后自動切換到下一箱，箱號與兩個SN號必須一一對應。TIME別及日別產量、流失SN號能詳細管理體現。（系統能以卡板號和箱號自動查詢相應的SN號）等。
更多要求見附件《SN掃描改善生產要求》。
3.總體解決方案

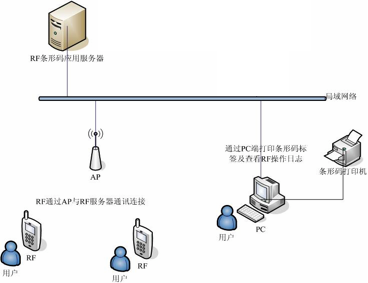

3.1系統部署結構圖
(圖1)
說明：
系統為網絡版，數據庫、RF系統（PC、PDA）、RF應用服務，RF系統（PDA）部署在RF上，方便移動。
系統采用RF、AP結合的無線應用處理模式，這樣系統可以實時的進行數據存取操作，并對數據進行處理及分析。
條形碼的打印通過RF系統（PC）本地打印。

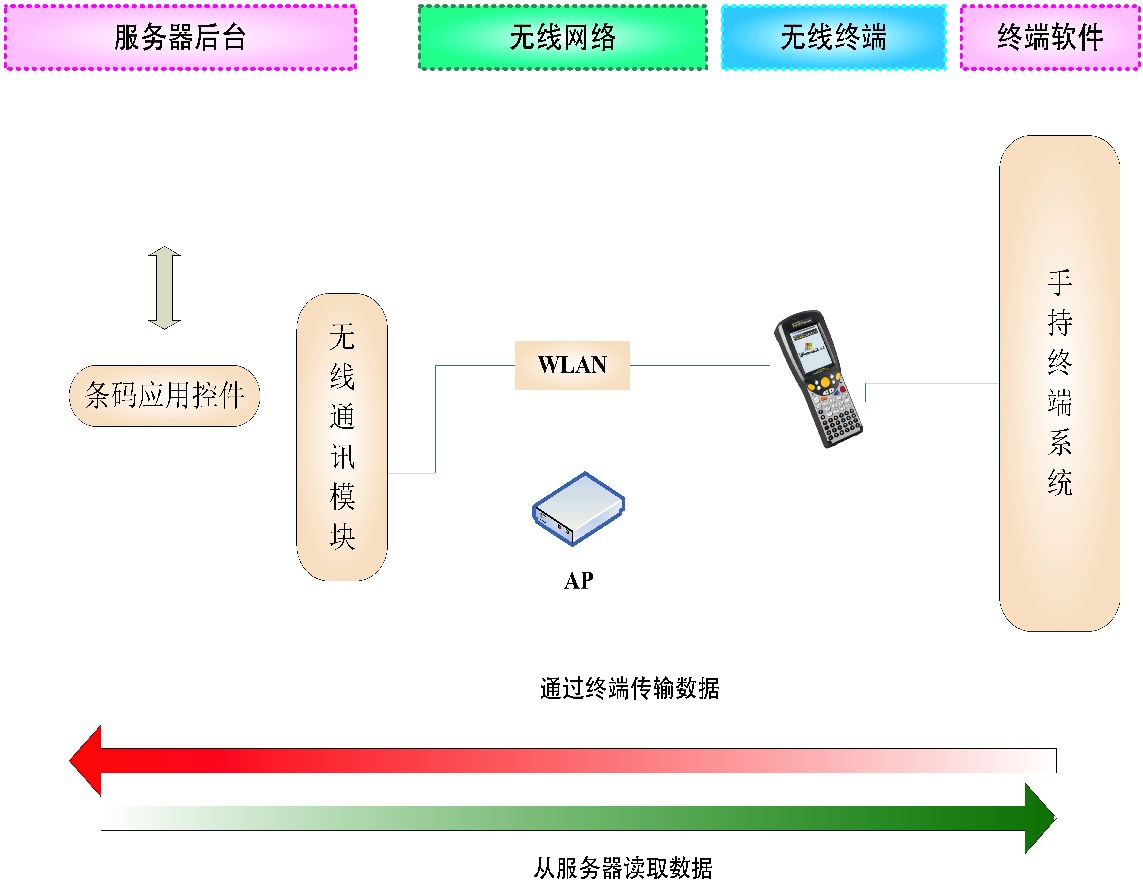

3.2軟件系統應用架構圖
(圖2)
3.3 條形碼應用
標簽設計（僅供參考，以用戶確定樣式為準）
(圖3)
條形碼內容組成規則由用戶自定義。
3.3.1 不良條碼管控流程
3.4技術方案
數據庫：SQL Server 2000/SQL Server 2005數據庫
開發平臺：Microsoft Visual Studio 2008
語言：C#
操作系統：Windows2003/Windows2000/WindowsXP
3.5硬件方案
Item | Hardware Name | Model Description | Qty | Remark |
1 | 手持終端 | Intermec CN3 | 3 | |
2 | 無線AP | CISCO | 3 | 測試信號后確定具體數量 |
3 | 手持終端配件 | CN3電池 | 4 |
4.報價
Item | Hardware Name | Model Description | Qty | Unit Price | Total Amount | |
硬件報價 | ||||||
1.1 | 手持終端 | Intermec CN3 Mobile Computer,Intel? XScale PXA270, 520 MHz WI-FI,128MB RAM,256MB ROM,WIN5.0 OS, 4000MAH Battery, Single Charge Dock with comm., include Power supply （含主機、電池及通訊充電座、電源適配器） | 3 | |||
1.2 | 電池 | Intermec Battery Pack,4000mAH（電池） | 2 | |||
1.3 | 無線AP | Cisco Aironet 1240AG Access Point（無線路由器） | 3 | |||
1.4 | 路由器供電模組 | CiscoPower Injector for 1200 Series （路由器供電模組） | 3 | |||
1.5 | 路由器天線 | Linksys 2.4GHZ 7dBi Omni Antenna （無線路由器天線） | 6 | |||
軟件報價 | ||||||
1.1 | 管理功能 | 用戶設置、權限設置、編碼規則 | ||||
1.2 | 基礎資料 | 不良代碼設置、機種設置、TIME別設置 | ||||
1.3 | 條碼管理 | 條碼生成管理、條碼打印格式報表設置、條碼打印查詢明細、條碼異常補打管理、 | ||||
1.4 | PC程序 | AI/SMT 不良條碼掃描管理 | ||||
1.5 | PC程序 | ICT測試數據收集 | ||||
1.6 | PC程序 | ATE測試數據收集 | ||||
1.7 | PC程序 | 裝箱條碼掃描管理 | ||||
1.8 | PC程序 | 機種生產狀態報表及其它分析性報表設計 | ||||
1.9 | 服務端程序 | PDA/PC客戶端連接到服務端保存數據 | ||||
1.11 | 合計 | 軟件開發 | ||||
合計： | ||||||
備注：
1. 具體要求以“SN掃描改善生產要求”總體需求為基準
2. 報價含開發費、軟件調試安裝費及培訓費
3. 報價已含稅及一年系統維護費
5.售后服務
服務類型 | 服務方式 | 詳細內容 | 響應時間 |
遠程 | 熱線支持 | 即時 | |
MSN在線支持 | 即時 | ||
郵件支持 | 1個工作日 | ||
傳真支持 | 1個工作日 | ||
現場 | 現場維護 | 對遠程技術支持無法排障的，將派遣技術人員到用戶現場處理故障 | 2個工作日 |
售后服務說明：一年免費；售后服務的內容包括電話支持、Email支持、上門服務。
6.實施方案
計劃 | 時間安排 | 說明 |
軟件安裝 | 1天 | 安裝，并培訓安裝 |
應用培訓 | 1天 | 培訓使用軟件 |
